10次课程带大家从零基础最终设计一个基于FPGA+DAC的DDS信号源，在制作的过程中带领大家学习与信号源、信号产生的原理及构成以及DDS在电赛和通信中的应用。

本课程针对的人群：

• 高校学习数字电路、模拟电路的学生

• 高校备战电子设计竞赛的老师和同学

• 高校正在做毕业设计的同学

• 企业里学习FPGA的使用和信号源制作的工程师

学习前的准备：

• 如果您已经有小脚丫FPGA核心板，各种版本都可以，可以购买一块我们硬禾学堂专门设计的训练板，¥99元

• 如果您还没有小脚丫FPGA核心板，可以购买一个套装（Lattice XO2-HC4000的FPGA核心板 + 训练板），套装价格为¥279

该套装同样可以用于硬禾学堂后续推出的ADC数据采集/示波器制作、物联网等其它课程。

下面是课程的详细介绍：

通过直接数字合成（DDS）的方法生成任意波形是当前各种信号源的主要构成方式，也在通信系统中被广泛采用 - 生成时钟源、使用数字的方式实现信号的调制等。因此了解DDS的工作原理以及通过DDS自己构建一个信号源是非常有意义的一个项目实践，从中能够学会很多重要的知识：

• 深入理解“电信号”的主要参数

• 测试测量仪器的基本功能、指标含义以及使用技巧

• DDS的工作原理以及信号源的实现方法

• 基于DDS信号源的两种主要构成方式

• 构建DDS过程中FPGA和DAC的作用

• 基于DDS的信号源的PCB设计制作

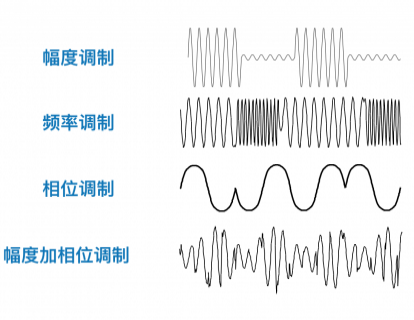

• DDS信号源在电赛以及通信系统中的应用

课程大纲：

• 第1节 - 信号源及电信号的基本特征

• 第2节 - 口袋仪器中的DDS信号源

• 第3节 - DDS构成初体验

• 第4节 - 频域处理

• 第5节 - 输出信号幅度的处理

• 第6节 - DAC的选用及关键指标

• 第7节 - FPGA及其资源的有效利用

• 第8节 - 集成化专用DDS芯片的使用

• 第9节 - DDS系统设计

• 第10节 - DDS信号源在电赛及通信中的应用

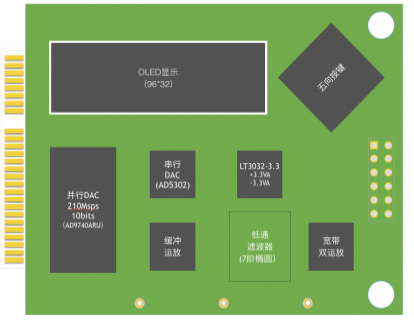

为配合本课程专栏，我们特别设计了一个基于小脚丫FPGA的基础技能综合训练板，功能如下：

讲师介绍 - 苏公雨

与非网创始人、硬禾学堂/电子森林创始人。复旦大学物理专业本科，清华大学电子工程专业硕士，毕业后任教于清华大学电子工程系5年，并从事测试测量、宽带接入网络通信系统的设计开发，前后有13年的硬件设计经验。2000年-2005年在美国硅谷一家全球著名的DSL芯片公司历任资深硬件工程师、技术市场经理，专为世界顶级电信设备大客户如Lucent、NEC、SEI以及华为、UTStarcom提供高速、高密度模拟、数字混合的参考系统设计，重要作品为单板造价高达1万美元的16层 72线 ADSL局端线卡以及各种高频模拟、高速数字电路混合的参考设计；曾熟练使用各种PCB设计工具如Protel 99 SE、OrCad、ViewDraw、PADs以及全球只有几个大客户使用的最高端的PCB设计工具Board Station；系统中涉及到高频模拟、高速数字、多路大功率电源以及PLD、FPGA的Verilog编程等，并参加过Howard Johnson的高速数字设计专业课程培训。在三年的客户技术支持过程中积累了丰富的复杂硬件系统的调试经验。
