课程详情
课程介绍：

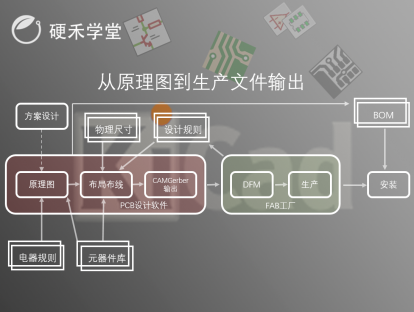

本课程面向电子专业的学生和硬件工程师，以硬禾实战营PCB设计/FPGA编程扩展训练板的设计过程为例，带领大家以做项目的方式，使用KiCad软件设计一块FPGA电路板，掌握从设计方案，建库、画原理图、PCB布局布线、导出生产文件、打板的全部流程。通过10期课程的学习，你将学到PCB设计基础知识，FPGA硬件设计基础，KiCad使用方法和技巧，体验完整的硬件设计过程，对于提升硬件专业技能，备战电子设计竞赛，电子产品DIY，都是一次很好的训练。
面向人群：
10期课程中你将收获什么：
课程大纲：
更多KiCad资料，可搜索电子森林网站.
主讲人：
陈强，控制工程硕士，资深硬件研发工程师，丰富的嵌入式产品研发与技术支持经验，
熟悉嵌入式系统编程、FPGA和数字系统设计。
课程目录(10)
-
PCB的焊接和调试要点——十天学会用KiCad设计FPGA开发板（10）
视频
-
输出文件、打板及元器件备料——十天学会用KiCad设计FPGA开发板（9）
视频
-
KiCad PCB布局布线——十天学会用KiCad设计FPGA开发板（8）
视频
-
PCB设计准备——十天学会用KiCad设计FPGA开发板（7）
视频
-
KiCad封装库的建立——十天学会用KiCad设计FPGA开发板（6）
视频
-
KiCad原理图设计——十天学会用KiCad设计FPGA开发板（5）
视频
-
KiCad原理图库的构建——十天学会用KiCad设计FPGA开发板（4）
视频
-
PCB入门知识及KiCad介绍——十天学会用KiCad设计FPGA开发板（3）
视频
-
方案设计与FPGA基础——十天学会用KiCad设计FPGA开发板（2）
视频
-
电子系统设计流程及项目介绍——十天学会用KiCad设计FPGA开发板（1）
视频
